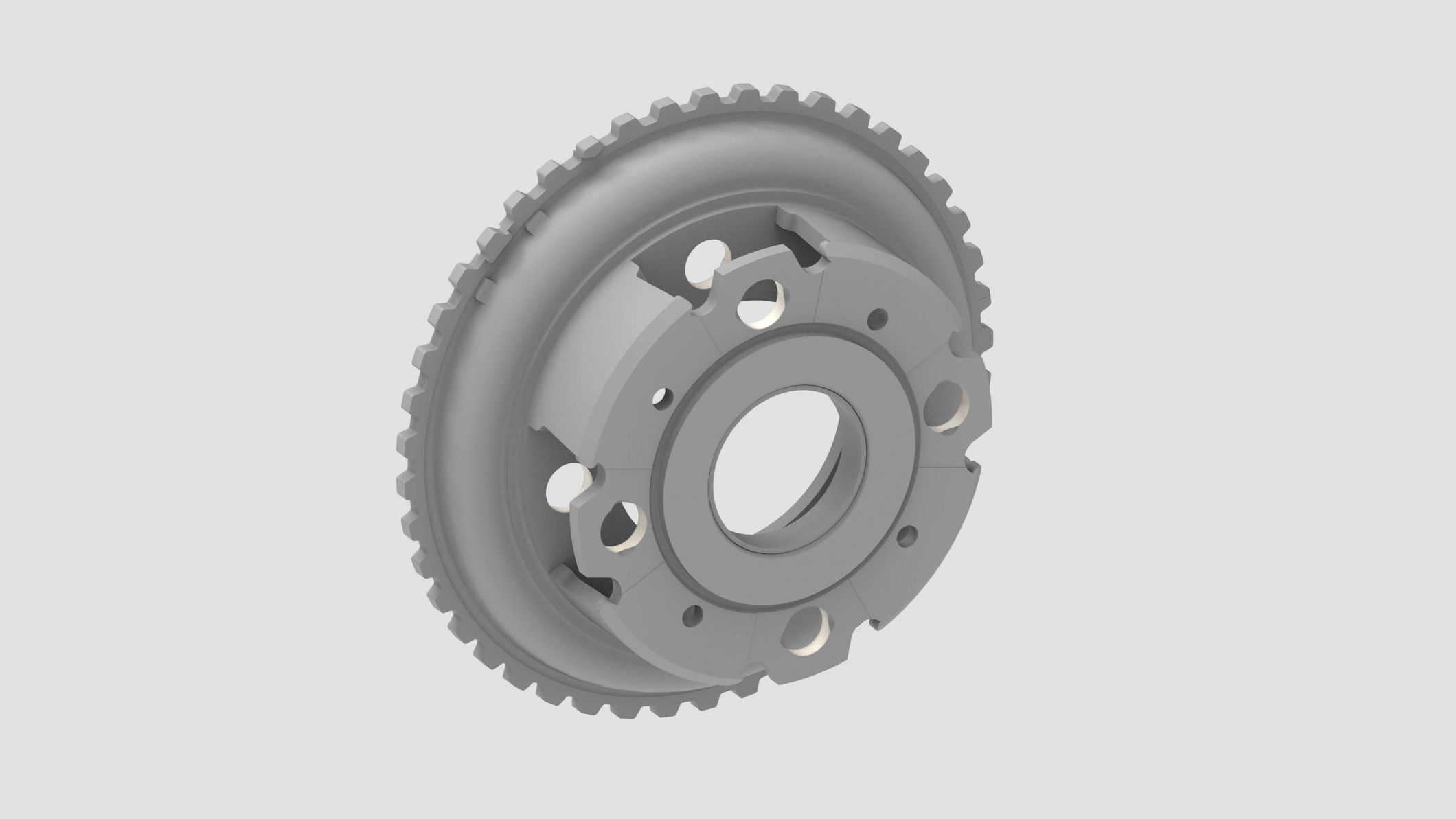

行星齿轮架

    初始情况

    行星齿轮架用于自动变速器。这些零件大批量生产，通常在立式车床上加工。

    该零件要求全自动化生产和高可靠性加工。所面临的挑战是在两种不同材料间以非常高的同心度和垂直度加工孔。

    材料：钢和钢板

     公制       英制
    孔-Ø： 14.5N7   0.5709+0.0006英寸
    长度： 2 x 5毫米   2 x 0.1969英寸

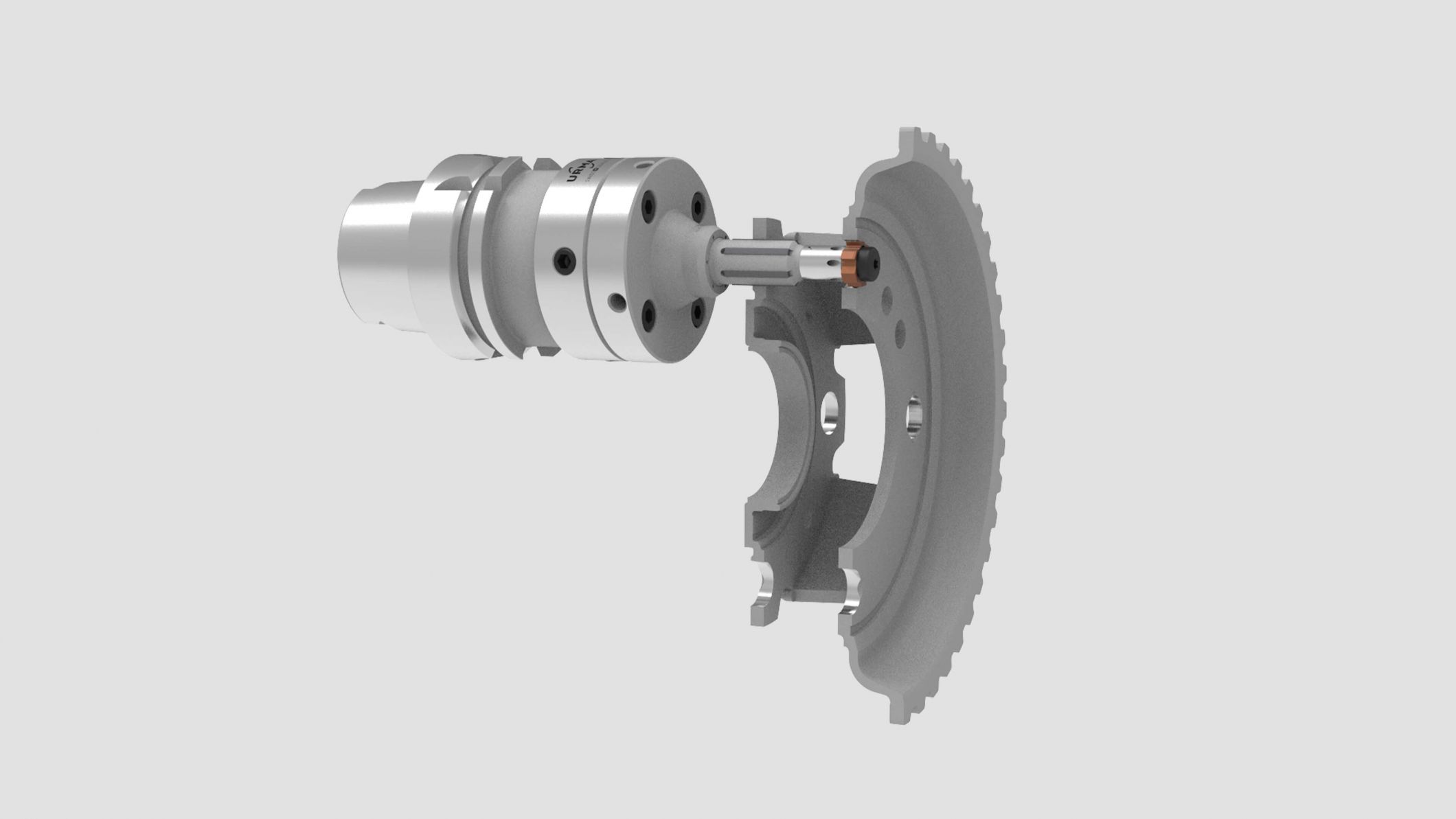

    URMA解决方案

    带导向支撑块的专用铰孔刀具

    导向支撑块确保在刀片磨损的情况下依然保持高度的孔公差，这显著提高了刀具寿命。

    由于刀片和刀杆之间有精确的接触面，因此不需要在更换刀片后进行额外的跳动调整。

    中央夹紧螺钉保证快速和节省刀片更换。

    有关专用刀具的详细信息

    切削数据URMA加工

      公制       英制
    切削速度： Vc 140 m/min           SFM: 459 ft/min
    每齿进给量： fz 0.10 mm   ipt: 0.004 in
    齿数：   6
    进给： fv 1844 mm/min   ipm: 72.6 in/min
    单边余量： ap 0.12 mm   D.O.C.: 0.005 in





    优势：

    3400孔的刀具寿命
    机床操作人员易于操作刀具
    安装时间显著缩短
